Digitales Zündsystem für BMW, Ural und Dnepr (Дніпро) als Ersatz für den Kontakt und Zündverteiler.

Das Pickup wird direkt auf dem Motor montiert. Der Verteiler wird bei dieser Version nicht mehr benötigt. Die Zündung ist verfügbar in zwei Versionen für unterschiedliche Wellendurchmesser, 11 mm and 14 mm.

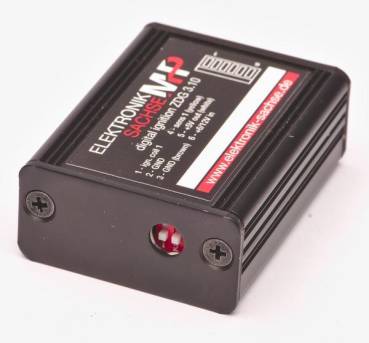

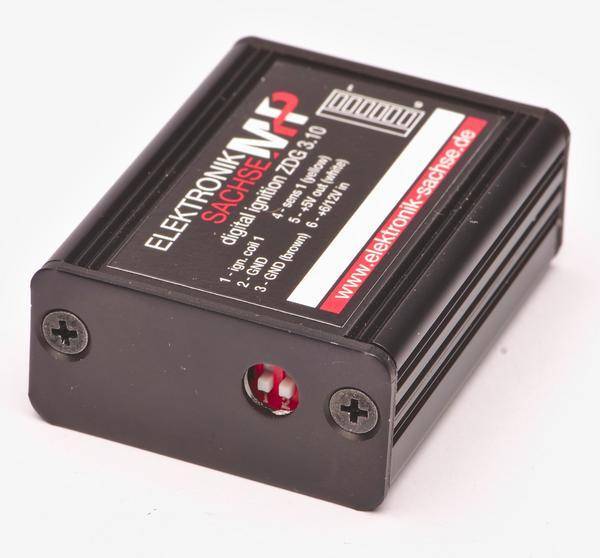

Dies ist die Version ZDG 3.10 welches die kleinere Version mit weniger Features ist. Im Vergleich zu der ZDG 3.12 hat diese Version lediglich drei Zündkurven aus Auswahl und ansonsten keine weiteren Features. Diese Zündung ist augsgelegt zum Betrieb mit einer Doppelzündspule.

Die Zündung ist vorgesehen für eine Drehrichtung der Welle gegen den Uhrzeigersinn (wenn man von außen auf die Welle guckt, nicht in Fahrtrichtung gesehen).

Eine Alternative ist die ZDG 3.12.

Kompatibilität

11 mm-Welle

• Ural M62 (manche Modelle haben eine 14 mm-Welle)
• Ural M63
• Ural M66
• Ural M67
• Ural 8.103.XX
• Dnepr K650 (manche Modelle haben eine 14 mm-Welle)
• Dnepr MT9 (manche Modelle haben eine 14 mm-Welle)
• Dnepr MT10
• Dnepr MT11 (manche Modelle haben eine 14 mm-Welle)
• Dnepr MT16

14 mm-Welle

• Ural M62 (manche Modelle haben eine 11 mm-Welle)
• Ural M61
• Ural M72
• Dnepr K650 (manche Modelle haben eine 11 mm-Welle)
• Dnepr K750
• Dnepr MT9 (manche Modelle haben eine 11 mm-Welle)
• Dnepr MT11 (manche Modelle haben eine 11 mm-Welle)
• Dnepr MT12
• BMW R51
• BMW R51/2

Montagevorschlag

Zündspulenkompatibilität

Für die 6 V-Version empfehlen wir die Doppelzündspule PVL 356 101. Für die 12 V-Version empfehlen wir entweder die Doppelzündspule PVL 356 104 oder die Hochleistungszündspule Dyna-Mini-2.

Abmessungen

Breite: 42 mm
Höhe: 20 mm
Länge: 55 mm
Länge mit Anschlüssen: 55 mm
Spannung: 6 V oder 12 V

Vorteile

• Verteiler entfällt / Kontakte entfallen
• Verschleißfrei (es werden keine Kondensatoren oder Unterbrecher mehr benötigt)
• Längere Lebensdauer
• Einfacher Einbau durch eine detailierte Montageanleitung
• Jedes Ersatzteil einzeln erhältlich
• Genauer Verlauf der Zündkurve, mikroprozessorgesteuert



Einbauanleitung

Siehe Tab “Einbauanleitung” weiter oben auf dieser Seite, neben “Beschreibung”. Evtl. ist für dieses Modell keine Einbauanleitung verfügbar. In dem Fall bitte Kontakt per Email aufnehmen.
